Caractéristiques techniques:

■ Cette colle époxy est transparente, à durcissement très rapide, résistante aux carburants, solvants et vibrations, et facilement ponçable une fois durcie. Elle ne devient pas fragile avec le temps. Idéale pour coller du bois, de la fibre de verre, des composites en carbone, de l’aluminium, du cuivre, de l’acier, du laiton, du béton, du verre, des plastiques durs, de la mousse de polystyrène, etc...

■ Propriétés:

■ Rapport de mélange des ingrédients: 1:1 (en volume et en poids).

■ Couleur initiale: transparente.

■Couleur finale: transparente.

■ Viscosité (après mélange): 5000–10000mPa.s.

■ Temps de travail (avant gélification): environ 5 min (à 20°C à 25°C).

■ Manipulation des pièces collées: après 15–20min.

■ Force à mi-temps: après 10–15min.

■ Force maximale: après 2–3h.

■ Durcissement complet: 16–24h.

■ Résistance au cisaillement: 20N/mm².

■ Plage de température du joint collé: -40°C à +120°C.

■ Élimination de l’excédent de colle non durcie: Chiffon ou serviette en papier imprégné d’alcool dénaturé.

■ Diluant: S6300 époxy diluant (l’utilisation de diluants augmente le temps de durcissement et réduit la résistance finale du joint – si vous avez besoin d’une époxy « plus fluide », utilisez une époxy de stratification ou de finition à faible viscosité).

■ Utilisation comme scellant, charges appropriées.

■ Microbilles, talc, charge de bébé, terre de diatomées, sciure de bois de balsa ou de chaux, fibre de verre hachée.

■ Attention : l’ajout de charges peut réduire le temps de travail de jusqu’à 25% et (selon le type et la quantité de charge utilisée) peut réduire la résistance du joint.

■ Convient pour coller:

■ Bois tendre et dur, panneau de particules, contreplaqué, métaux, mousse de polystyrène, céramique, porcelaine, stratifiés en fibre de verre et carbone, tissus et fibres en fibre de verre et carbone.

■ Ne convient pas pour coller:

■ Pastiques souples et flexibles (y compris EPP et EPO), polyéthylène, Téflon.

■ Stockage:

■ Dans un récipient hermétiquement fermé, dans un endroit frais, sec et sombre (entre 10°C et 25°C).

■ Ne pas exposer à des températures inférieures à 10°C.

■ Faites attention à ne pas confondre les bouchons de résine et de durcisseur – même une petite quantité de durcisseur peut altérer de grandes quantités de résine.

■ Durée de vie:

■ Sous des conditions de stockage appropriées, nous garantissons une durée de vie de 1 an tout en maintenant les propriétés du produit mentionnées ci-dessus.

■ L’expérience pratique montre que les résines époxy à base de bisphénol A et d’épichlorhydrine conservent leurs excellentes propriétés pendant de nombreuses années lorsqu’elles sont stockées correctement.

■ Note 1: Le durcissement de la colle dépend principalement de la température ambiante ; si vous mélangez de grandes quantités de résine à la fois (plus de 20 à 30g), le durcissement peut être beaucoup plus rapide. Pour maintenir un temps de travail plus long, il est conseillé de refroidir la colle (par exemple, dans un bain d’eau). Cela est dû à la chaleur dégagée lors de la réaction entre la résine et le durcisseur, et aussi parce que la résine durcit plus rapidement à des températures plus élevées.

■ Note 2: Les résines époxy à base de bisphénol A et d’épichlorhydrine, initialement transparentes et assez fluides, peuvent parfois s’épaissir (« cailler » comme du miel) et perdre leur transparence. Cela est dû à l’exposition à des températures basses, à l’humidité ou au temps. En chauffant doucement dans de l’eau chaude (60–70°C) pendant quelques minutes jusqu’à ce que la résine devienne à nouveau claire dans son ensemble, vous retrouverez la résine « comme neuve », avec ses propriétés originales.

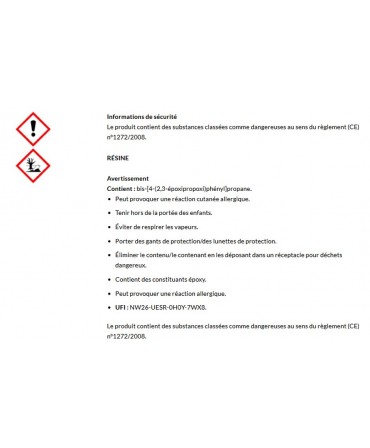

■ Le produit contient des substances classées comme dangereuses selon le règlement (CE) n°1272/2008.
